Kamis, 04 Maret 2010

Motherboard: ASUS M4A89GTD PRO/USB3

AMD telah merilis chipset terbarunya yani AMD 890GX. Sebagai salah satu produsen motherboard terkemuka, ASUS juga telah meluncurkan 2 varian mobo dengan chipset AMD 890GX - M4A89GTD PRO dan M4A89GTD PRO/USB3. Yang akan dibahas saat ini adalah ASUS M4A89GTD PRO/USB3. Dengan kisaran harga US$ 130- US$160 apakah mobo ini punya proporsi harga dan performa yang memadai?
 Dukungan DirectX 10.1 merupakan yang teranyar yang didukung oleh chipset AMD ini. Dipasangkan dengan South Bridge SB850 maka berarti juga sudah support 6 port SATA-600. Meski sebenarnya SB850 hanya mendukung USB 2.0 tetapi dengan chip dari NEC maka mobo ini pun dapat mensuplai port USB 3.0. Jika umumnya grafis onboard men'caplok' memory dari memory utama maka dengan fitur Sideport dari chipset 890GX, dapat menambahkan ekstra memory yang disolder langsung ke mobo. Pada ASUS M4A89GTD PRO/USB3 ekstra memory yang ada sebesar 128MB-GDDR3-1333MHz.
Form factor yang dipakai pada mobo ini adalah ATX, umumnya mobo dengan grafis onboard menggunakan microATX. Kapasitor yang digunakan adalah solid kapasitor. Mengusung 2 buah PCI Express x16 2.0 meski efektif bekerjanya di x8 jika kedua slot dipakai. Jika hanya ingin memakai 1 slot maka pasangkan vga card di slot berwarna abu-abu muda (yang efektif bekerja di x16). Slot PCI express lainnnya yaitu sebuah x4, 1 lagi x1 dan 2 buah yang standard. Jenis memory yang disupport DDR3 hingga 1.333MHz (1.866MHz via overclock) dengan arsitektur dual-channel. Slotnya tersedia 4 buah yang masing-masing dapat dipasangi dengan modul 4GB (total 4x4GB=16GB). Slot 1 dan 3 berwarna hitam sedangkan slot 2 dan 4 berwarna biru. jika hanya memasang 2 buah modul memory maka pastikan dipasang pada warna yang sama agar mode dual-channel dapat efektif.Seperti umumnya pada mobo high-end ASUS maka di mobo ini juga dipasangi fitur built-in memory compatibility tester yang disebut MemOK!

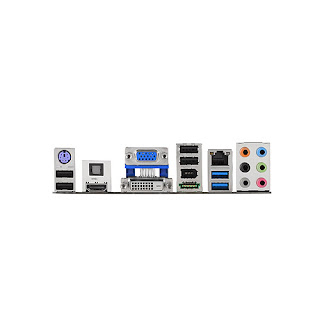

ASUS M4A89GTD PRO/USB3 menyediakan 6 buah port SATA-600, sebuah eSATA-300 port dan 1 buah port Paralel ATA. Floppy Disk kontroler sudah tidak disediakan lagi. 12 port USB 2.0, empat di panel belakang dan 8 sisanya melalui header. 2 port USB 3.0 juga diletakkan di panel belakang (berwarna biru USB 2.0 warna hitam). 2 buah port FireWire disediakan juga, 1 di panel belakang dan 1 lagi via header. Urusan audio ditangani oleh Realtek ALC892 codec (support 7.1 channel) berikut SPDIF konektor di panel belakang. Untuk LAN diserahkan kepada port Gigabit Ethernet dari Realtek RTL8111E chip. Port grafis ada 3 buah: HDMI output, VGA output dan DVI-D output tetapi hanya 2 buah yang dapat dipasang secara bersamaan. Untuk mouse harus menggunakan mouse USB karena tidak ada konektor PS/2.
Voltage Regulator memakai 10 fase, 8 untuk Vcore (tegangan utama CPU) dan 2 lagi bagi untuk kontroler memory terintegrasi. Dikenal dengan konfigurasi 8+2.
Bagi yang suka overclock maka mobo ini akan memanjakannya. Dengan fitur “TURBO_KEY_II”: memungkinkan overclock secara otomatis dan “CORE_UNLOCKER”: meng-enable extra CPU core jika dapat di-unlock. Kedua switch ini terletak dekat soket memory. Selain melalui ke 2 switch, overclock dapat juga diakses melalui BIOS 0207. Banyak sekali fiturnya yang rasanya terlalu panjang jika dijelaskan. Lihat saja reviewnya di Hardware Secretshttp://www.hardwaresecrets.com/article/938.
Ringkasan fitur ASUS M4A89GTD PRO/USB3:

* Socket: AM3.
* Chipset: AMD 890GX.
* Super I/O: ITE IT8721F
* Parallel ATA: One ATA-133 port controlled by a JMicron JMB361 chip
* Serial ATA: Six SATA-600 ports controlled by the chipset (RAID 0, 1, 5 and 10).
* External SATA: One eSATA-300 port controlled by the JMicron JMB361 chip.
* USB: 12 USB 2.0 ports, four soldered on the motherboard and eight available thru four headers on the motherboard. Two USB 3.0 ports controlled by a NEC µPD720200 chip.
* Firewire (IEEE 1394): Two ports controlled by a VIA VT6308P chip, one standard-sized soldered on the rear panel and one available thru a header.
* On-board video: Yes, Radeon HD 4290 engine running at 700 MHz (40 processing cores), with 128 MB GDDR3-1333 memory (Hynix H5TQ1G63BFR-12C).
* On-board audio: Produced by the chipset together with a Realtek ALC892 codec (8-channel, no more technical information was provided). On-board optical SPDIF output.
* On-board LAN: One Gigabit Ethernet port controlled by an RTL8111E chip, connected to the system thru a PCI Express x1 lane.
* Buzzer: No.
* Power supply: EPS12V
* Slots: Two PCI Express 2.0 x16 slots (working at x8 when two video cards are installed), one PCI Express x4 slot, one PCI Express x1 slot and two standard PCI slots.
* Memory: Four DDR3-DIMM sockets (up to 16 GB up to DDR3-1866 thru overclocking).
* Number of CDs/DVDs that come with this motherboard: One.
* Programs that come with this motherboard: Motherboard drivers and utilities.
* Info lebih lanjut: asus.com
* Harga di kisaran: US$ 130.00 - US$ 160.00
(sumber: asus.com dan hardware secrets)
